施工事例

マンション設置エコジョーズのドレン排水方法

浴室内ドレン3方弁取付例

PS廊下設置エコジョーズ

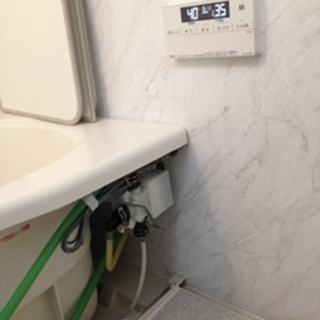

ユニットバスの浴槽エプロン内にドレン三方弁ユニットを既存追炊き管に接続して設置、浴槽下の排水口へ流します。




ベランダ・ドレン配管、ドレンホース設置例

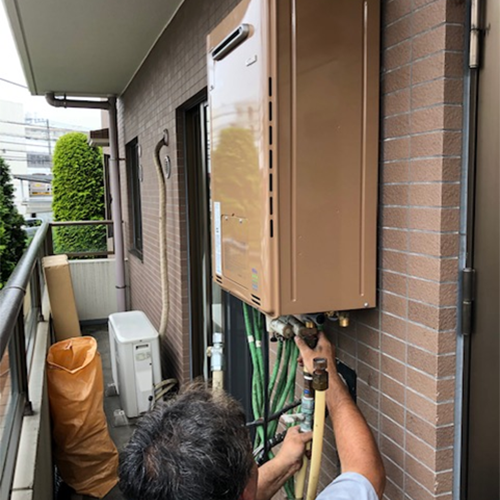

ベランダ設置エコジョーズ

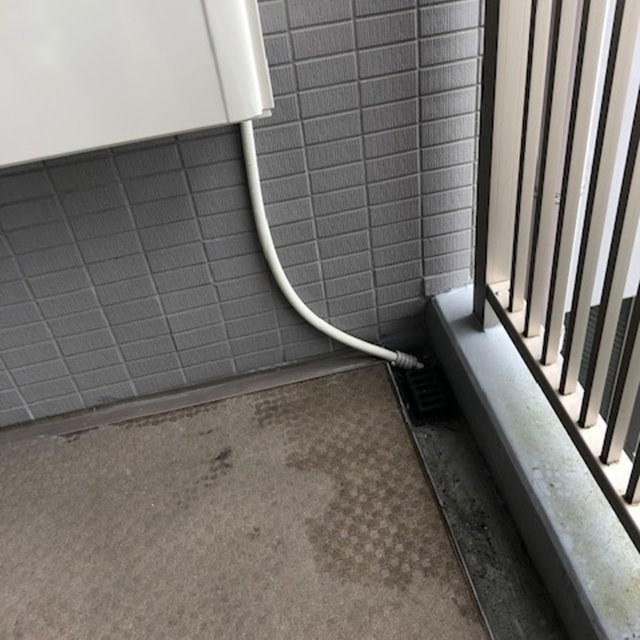

ベランダに洗面ボウルが近くにある場合は本体からドレン配管しボウル排水口へ流します。洗面ボウルが無い場合はドレンホースや塩ビ管でベランダ外縁の雨水側溝まで配管し流します。



配線工事

給湯暖房用熱源器(TES)の配線工事

給湯暖房用熱源器(TES)の配線工事
本体 リンナイ RUFH-A2400AT2-3
床暖房 1系統、 浴室暖房乾燥(インテリジェント通信)

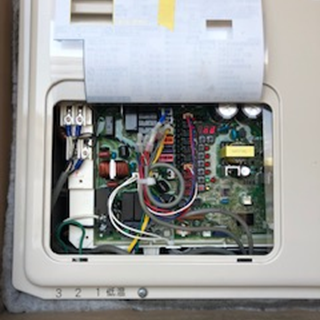

本体リモコン(台所 風呂)の配線、余り信号線は結束バンドで収束します。



配管カバーの加工

Before

yajirushi

After

before

after

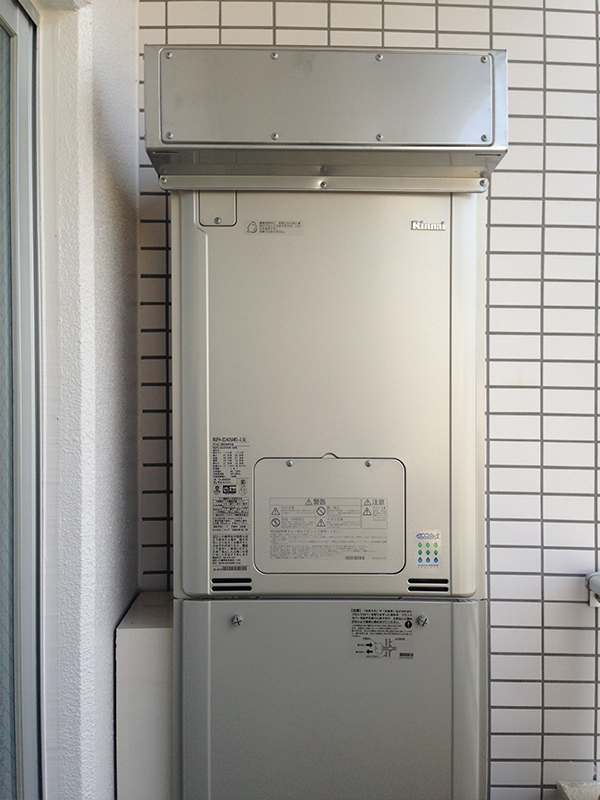

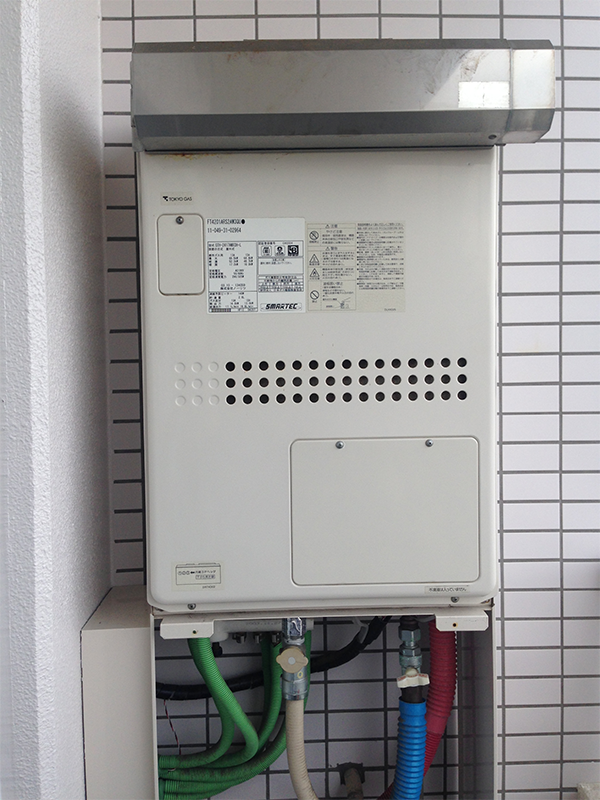

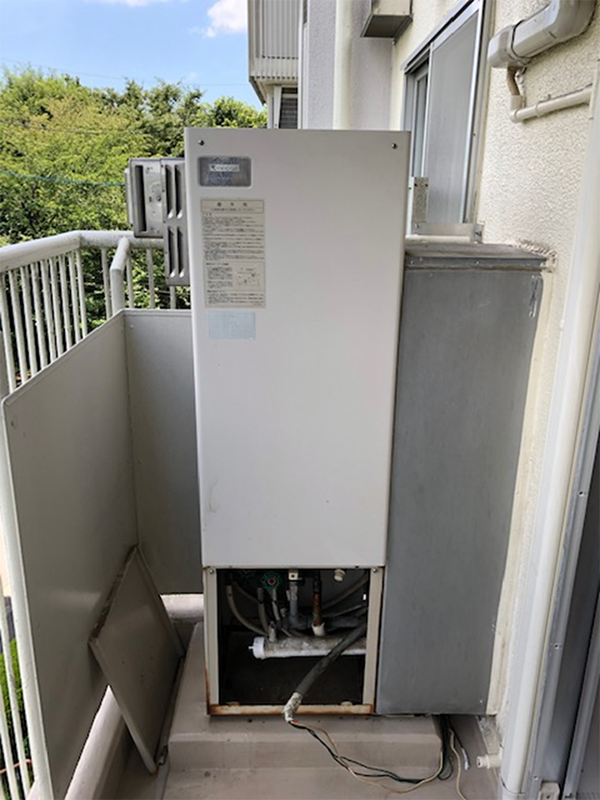

マンションベランダ(バルコニー)設置、側方排気型(直角壁設置)建設当時の特注サイズ、袖配管隠し用の配管カバーは交換時に特注すると高額な為既存の袖箇所を加工し新品と接合して再使用が可能です。

特注色

特注色

特注色の対応
マンション外壁やパイプスペースに合せた特注色の対応も可能です。
但し、メーカー納期が約1月ほど必要です。
壊れる前にご検討下さい。
塗装費用の追加が別途発生します。

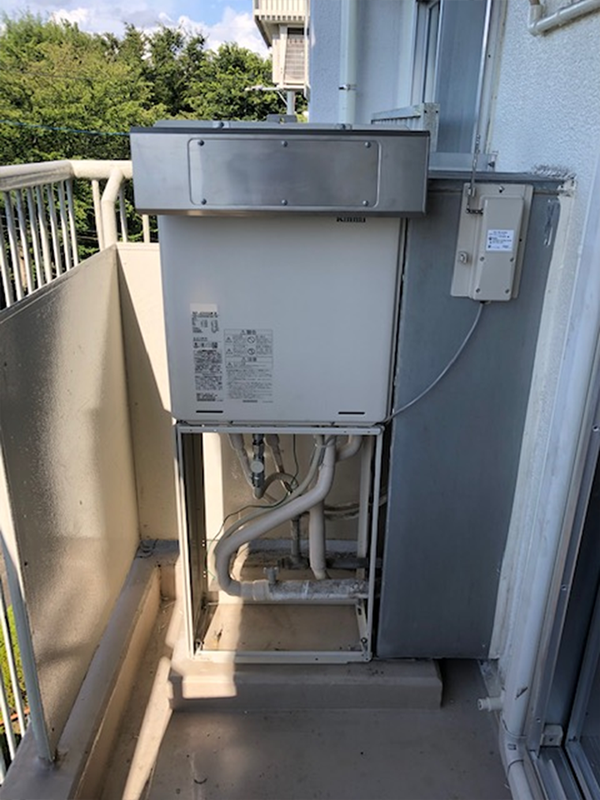

四角錐形給湯暖房機(ADサンヨー製)の交換も対応

Before

yajirushi

After

before

after

平成初期の公団分譲によくある形式、給湯、温水ルームヒーター、バスヒーター機能付きをそのままの通りの機能で交換も可能。よくある一例としてバスヒーターを撤去、温水ルームヒーターを止めて、通常の追炊き付き風呂給湯器に変更した例です。この場合は浴槽循環口の交換、及び無線通信対応リモコンの設置が必要となります。

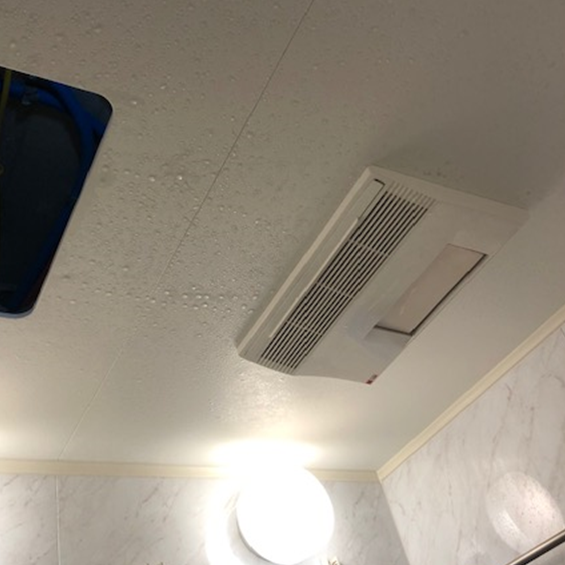

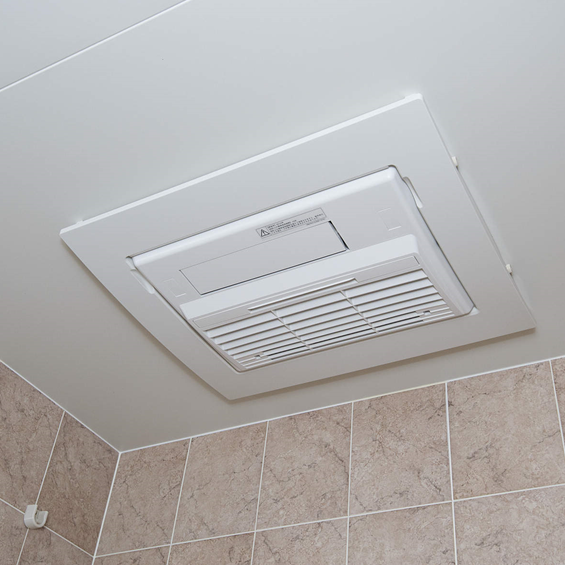

浴室乾燥暖房機の交換(マンション温水式・3室換気タイプ)
ユニットバス天井に設置されている暖房乾燥換気扇の寿命は約15年位、ガス温水式と電気式があります。

Before

yajirushi

After

before

after

天井点検口から換気ダクトの確認、本体と換気ユニットの設置方法を確認します。
洗い場、浴槽、洗面室を養生して作業開始。

今回はコンパクトタイプの為、天吊金具は無く天井裏に補強材をして直付けで固定。本体設置-温水管−信号線-換気ユニット設置-ダクト- 電気配線接続と進めます。
施工終了後試運転し、ビビリ音無く完成。
